Литье по выплавляемым моделям и промышленная запорная арматура с
Запросить цену

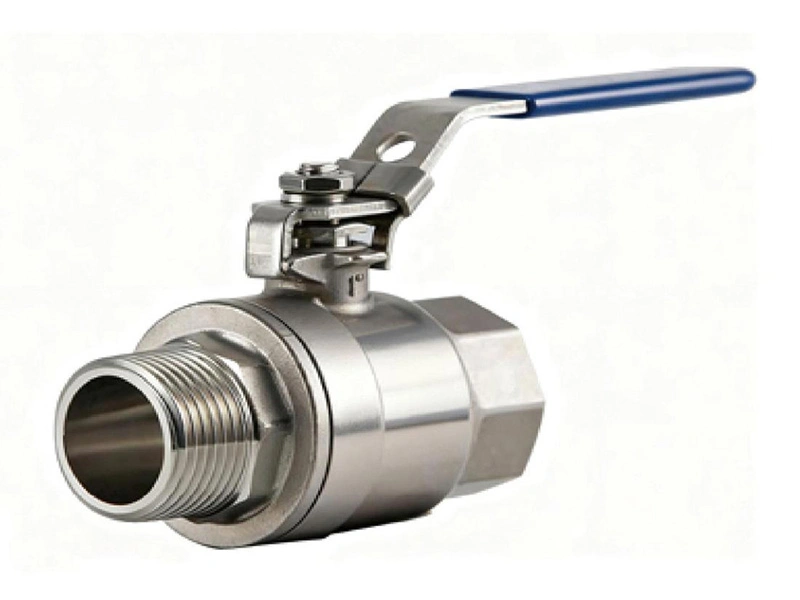

Модель: V-2W
Двухсоставной шаровой кран с внутренней/наружной резьбой
- Номинальный диаметр: 1/4" - 2"
- Стандарт резьбы: ANSI B2.1, BS 21, DIN 259/2999, JIS B0202/B0203
- Материал: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
- Номинальное давление: 1000 PSI WOG
- Контроль и испытания: API 598
- Обработка поверхности: травление, пассивация, полировка (или по требованиям заказчика)
- Рабочая температура: до +120 °C
- Рабочая среда: вода, пар, масло, газ, кислоты, щелочи и др.
Размеры (мм)
| NPS | Φd | L | LO | H |
| 1/4" | 10.8 | 56.5 | 103 | 43.5 |
| 3/8" | 11.6 | 58.2 | 103 | 43.5 |
| 1/2" | 15 | 69 | 103 | 49 |
| 3/4" | 20 | 77.7 | 126 | 59.4 |
| 1" | 25 | 90.5 | 126 | 63 |
| 1-1/4" | 32 | 105.5 | 154 | 80 |
| 1-1/2" | 38 | 114.2 | 154 | 84 |
| 2" | 50 | 139.5 | 192 | 94 |

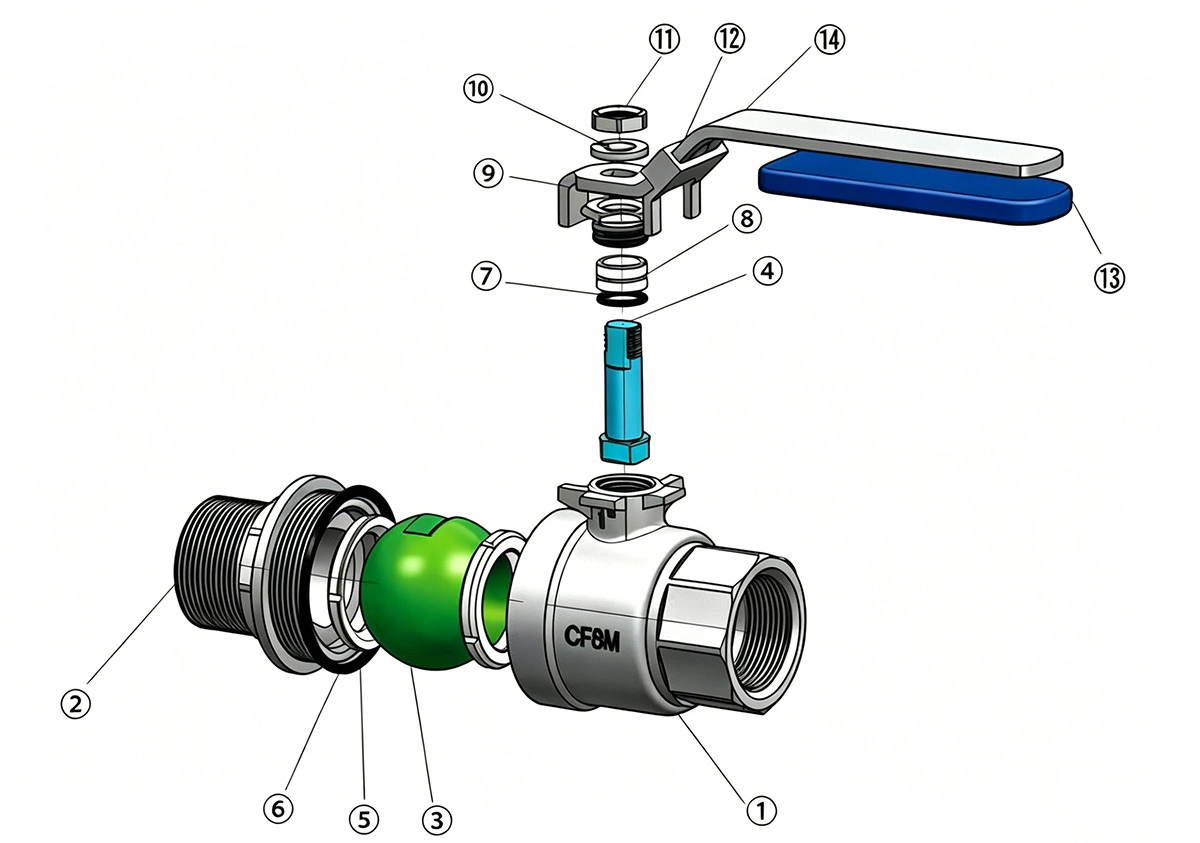

Части клапана
| No. | Номер. | Название | Материал | QTY | |
| 1 | V2W-0001 | Корпус | CF8M | 1 | |
| 2 | V2W-0002 | Крышка | CF8M | 1 | |
| 3 | V2W-0003 | Шар | 316 | 1 | |
| 4 | V2W-0004 | Шток | 316 | 1 | |
| 5 | V2W-0005 | Седло | PTFE+3%GF | 2 | |
| 6 | V2W-0006 | Прокладка | PTFE | 1 | |
| 7 | V2W-0007 | Упорная шайба | PTFE | 1 | |
| 8 | V2W-0008 | Уплотнение штока | PTFE | 2 | |
| 9 | V2W-0009 | Сальниковая втулка | 304 | 1 | |
| 10 | V2W-0010 |
| 304 | 1 | |
| 11 | V2W-0011 | Гайка | 304 | 1 | |
| 12 | V2W-0012 | Стопорная пластина | 304 | 1 | |
| 13 | V2W-0013 | Резиновая рукоятка | Резина | 1 | |
| 14 | V2W-0014 | Рукоятка | 304 | 1 |
Производство клапанов и высокоточного литья с 1987 года
SDPLDL специализируется на производстве промышленных клапанов и высокоточного литья. Собственное производство, более 200 единиц оборудования и современный испытательный центр позволяют выпускать качественную продукцию в соответствии со стандартом ISO 9001.
