Литье по выплавляемым моделям и промышленная запорная арматура с

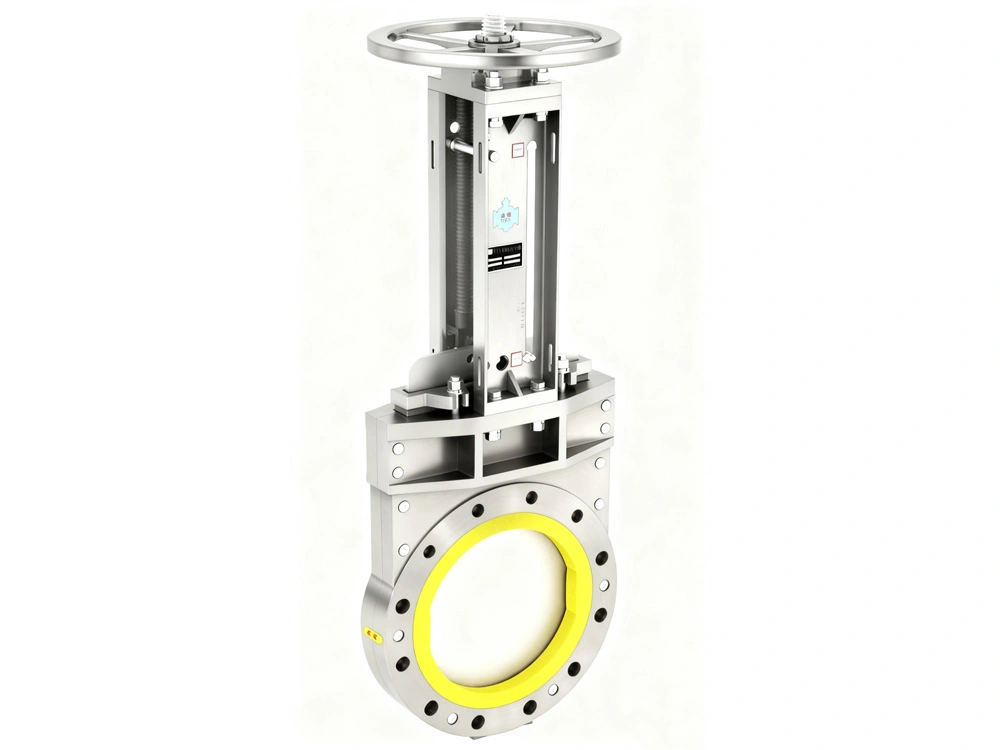

Тонкая межфланцевая ножевая задвижка из нержавеющей стали (строительная длина L = 55-95 мм)
- Номинальный диаметр: DN80–DN500
- Номинальное давление: PN1.0–PN2.5 МПа
- Фланцевое соединение: GB/T 9124, ANSI B16.5
- Рабочая среда: вода, пар, нефть, шлам, агрессивные и пищевые среды и др.
- Рабочая температура: от -40 до 120 ℃
- Тип управления: ручной, электрический, пневматический, гидравлический
- Испытания и контроль: GB/T 13927, API 598
- Обработка поверхности: Травление, пассивация, полировка (или по запросу заказчика)
| Корпус | 304, 304L, 316, 316L |
| Затвор | 304, 304L, 316, 316L |
| Седло | (полиуретан)/NBR PU |
| Гайка | H62 (латунь) |
| Шток | 304, 304L |
| Уплотнение | NBR/EPDM |
Для трубопроводов с высокой пропускной способностью, повышенным рабочим давлением, агрессивными средами или в условиях жестко ограниченного монтажного пространства тонкие межфланцевые ножевые шиберные задвижки серии DZFP-Z являются наиболее практичным решением. Они успешно применяются в нефтехимической, углеперерабатывающей, энергетической, целлюлозно-бумажной, металлургической, пищевой и фармацевтической отраслях, в муниципальном водоснабжении, экологических и очистных сооружениях, морском судостроении, а также на предприятиях новой энергетики и производства новых материалов. Конкретный тип задвижки и марка материала подбираются индивидуально, исходя из свойств рабочей жидкости, давления, расхода и монтажных требований системы.

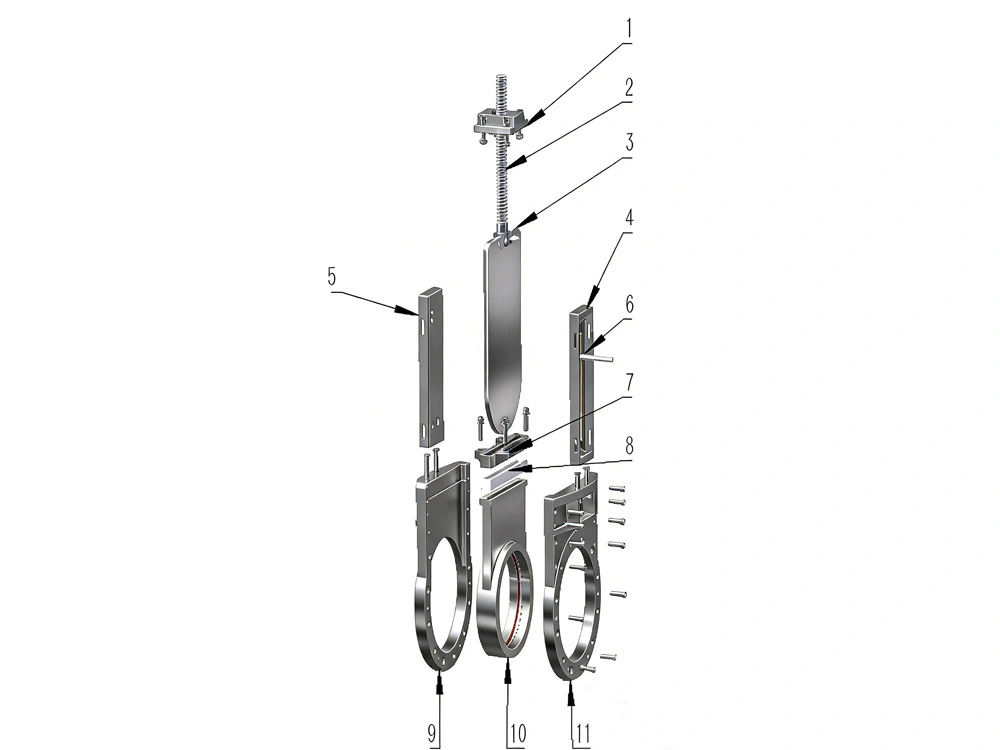

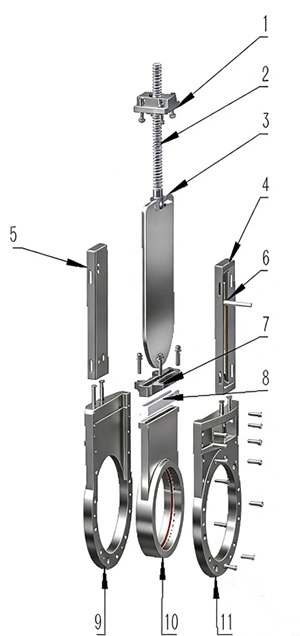

| No. | Компоненты | Количество |
| 1 | Корпус подшипника | 1 |
| 2 | Шток | 1 |
| 3 | Затвор | 1 |
| 4 | Правая опорная пластина (в сборе) | 1 |
| 5 | Левая опорная пластина (в сборе) | 1 |
| 6 | Стопорный штифт | 1 |
| 7 | Прижимная планка сальника | 1 |
| 8 | Уплотнительный блок затвора | 1 |
| 9 | Левая половина корпуса | 1 |
| 10 | Цельная втулка | 1 |
| 11 | Правая половина корпуса | 1 |

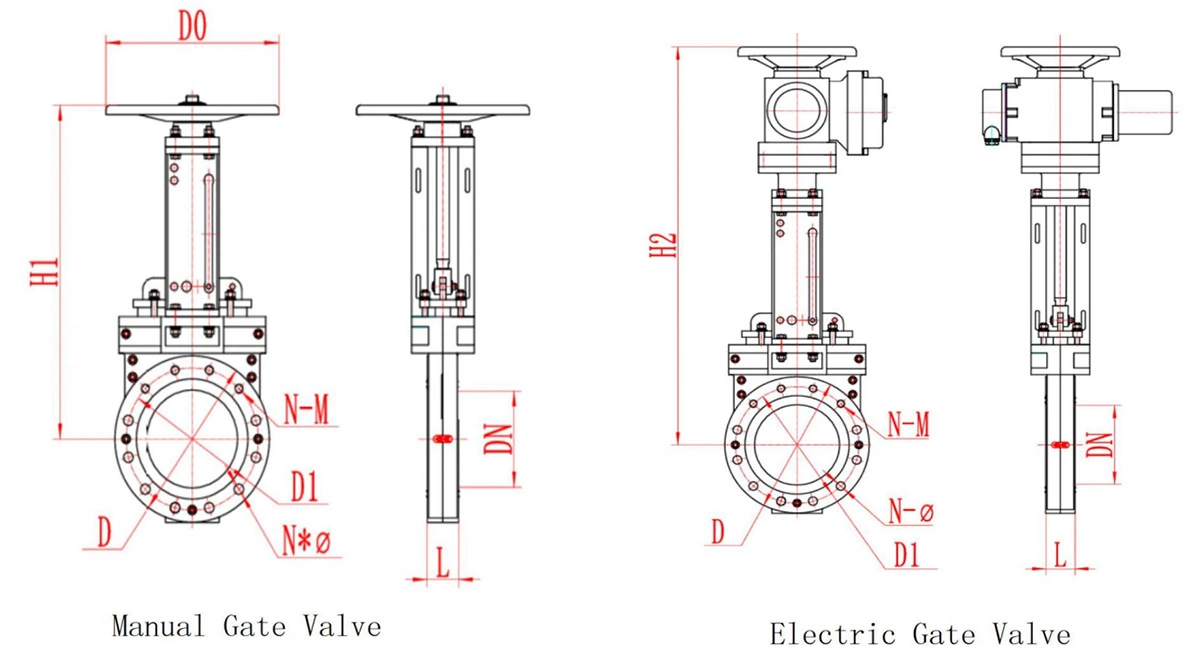

| Размеры | L | D | D1 | D0 | N-M | N-Ø | H1 (С ручным управлением) | H2 (С электроприводом) | |
| DN | NPS | мм | мм | мм | мм | мм | мм | мм | мм |
| 80 | 3" | 55 | 200 | 160 | 240 | 2-M16 | 6-18 | 380 | 660 |
| 100 | 4" | 55 | 220 | 180 | 240 | 28-M16 | 6-18 | 460 | 740 |
| 150 | 6" | 60 | 285 | 240 | 300 | 2-M20 | 6-22 | 550 | 830 |
| 200 | 8" | 70 | 340 | 295 | 300 | 4-M20 | 8-22 | 650 | 920 |
| 250 | 10" | 70 | 405 | 355 | 400 | 4-M24 | 8-26 | 730 | 1010 |
| 300 | 12" | 76 | 460 | 410 | 400 | 4-M24 | 8-26 | 830 | 1158 |
| 350 | 14" | 76 | 520 | 470 | 550 | 6-M24 | 10-26 | 910 | 1238 |
| 400 | 16" | 95 | 580 | 525 | 550 | 6-M27 | 10-30 | 1020 | 1348 |
Примечания
- Приведенные чертежи клапанов служат исключительно для ознакомления.
- Технические характеристики и данные изделий могут изменяться в связи с совершенствованием конструкции или обновлением продукции. Пожалуйста, свяжитесь с нашим отделом продаж для получения актуальной информации.
- Изготовление по индивидуальным проектам и техническим требованиям заказчика возможно по запросу.
SDPLDL специализируется на производстве промышленных клапанов и высокоточного литья. Собственное производство, более 200 единиц оборудования и современный испытательный центр позволяют выпускать качественную продукцию в соответствии со стандартом ISO 9001.
