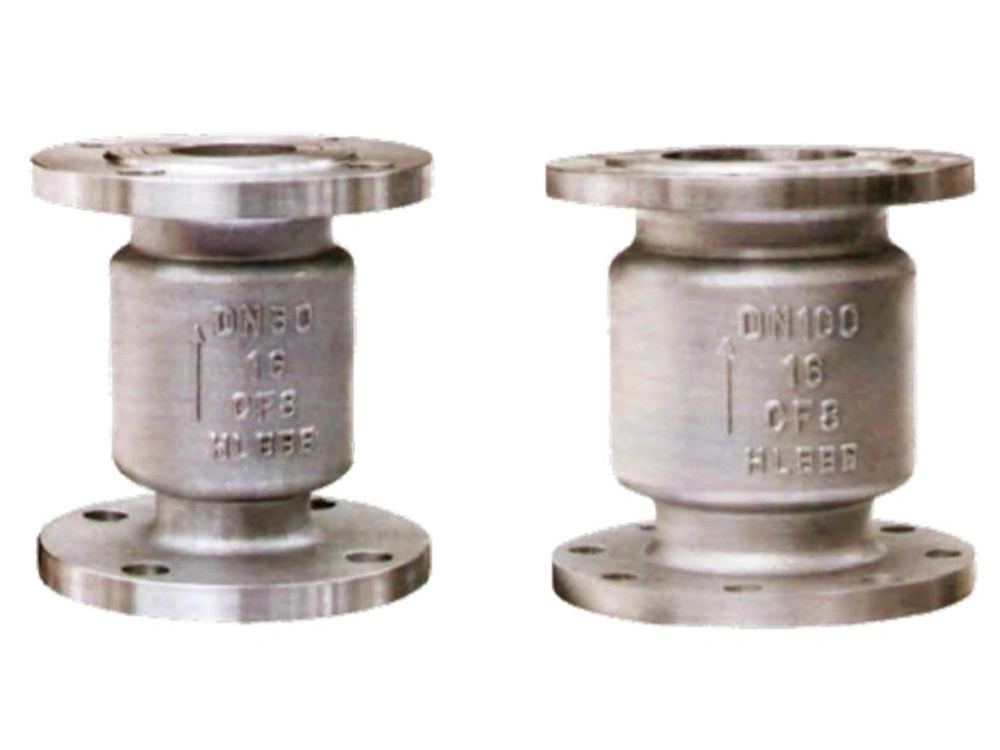

Вертикальный обратный клапан (обратный клапан из литой углеродистой стали)
- Номинальный диаметр: DN32–DN200
- Материалы: 316, CF8M, 1.4408, WCB, 304, CF8 и др.
- Проектирование и изготовление: GB/T 12236
- Строительная длина: GB/T 12221
- Фланцевое присоединение: JB/T 79
- Контроль и испытания: JB/T 9092
- Обработка поверхности: травление, пассивация, полировка (или по требованиям заказчика)
- Рабочая температура: до +120 °C
- Подходящие рабочие среды: вода, пар, нефтепродукты, газ, кислоты, щёлочи и др.
Испытательное давление
| Испытание корпуса | Испытание на герметичность | Испытание герметичности воздухом | ||
| Среда | Вода | Воздуха | ||
| Номинальное давление (МПа) | 1.6 | 2.4 | 1.8 | 0.6 |
| 2.5 | 3.8 | 2.8 | ||
| 4.0 | 6.0 | 4.4 | ||
| 6.4 | 9.6 | 7.0 | ||

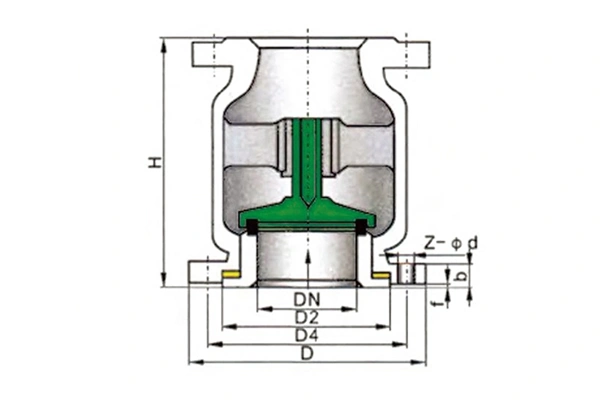

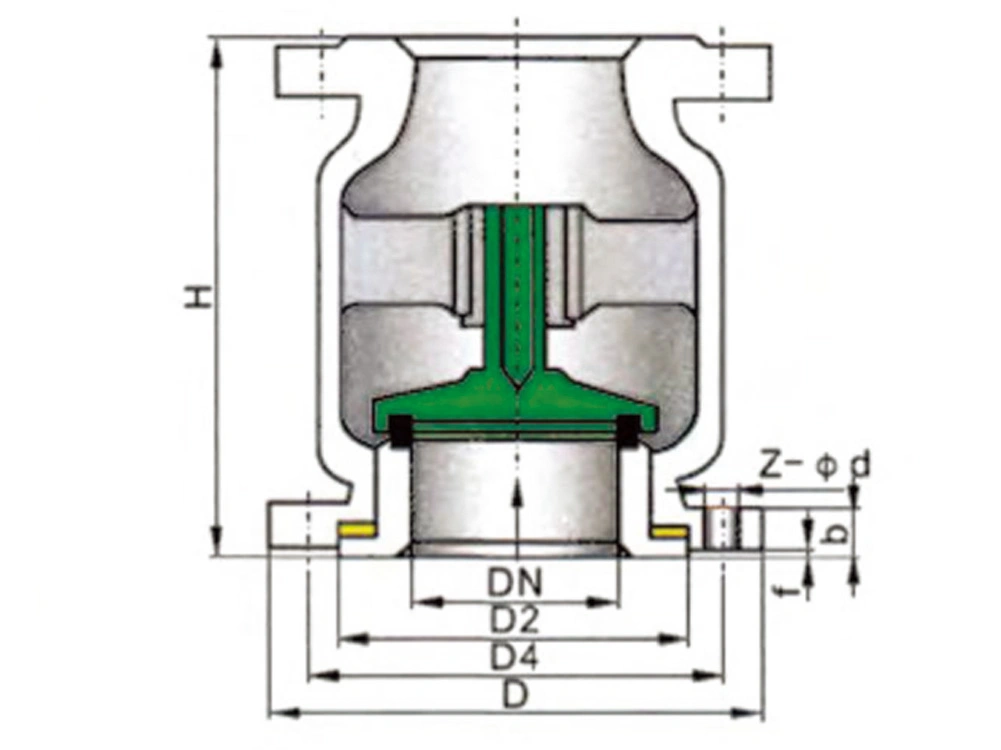

Размеры (мм)
| DN | H | D | D1 | D2 | b | f | z-Ød |
| PN1.6MPa | |||||||
| 32 | 145 | 135 | 100 | 78 | 18 | 2 | 4-Ø18 |
| 40 | 160 | 145 | 110 | 85 | 18 | 3 | 4-Ø18 |
| 50 | 170 | 160 | 125 | 100 | 20 | 3 | 4-Ø18 |
| 65 | 180 | 180 | 145 | 120 | 22 | 3 | 4-Ø18 |
| 80 | 200 | 195 | 160 | 135 | 22 | 3 | 8-Ø18 |
| 100 | 220 | 215 | 180 | 155 | 24 | 3 | 8-Ø18 |
| 125 | 270 | 245 | 210 | 185 | 28 | 3 | 8-Ø18 |
| 150 | 300 | 280 | 240 | 210 | 30 | 3 | 8-Ø18 |
| 200 | 390 | 335 | 295 | 265 | 34 | 3 | 12-Ø23 |
| PN2.5MPa | |||||||
| 32 | 150 | 135 | 100 | 78 | 18 | 2 | 4-Ø18 |
| 40 | 160 | 145 | 110 | 85 | 18 | 3 | 4-Ø18 |
| 50 | 170 | 160 | 125 | 100 | 20 | 3 | 4-Ø18 |
| 65 | 175 | 180 | 145 | 120 | 22 | 3 | 8-Ø18 |
| 80 | 200 | 195 | 160 | 135 | 22 | 3 | 8-Ø18 |
| 100 | 215 | 230 | 160 | 160 | 24 | 3 | 8-Ø18 |
| 125 | 275 | 270 | 220 | 188 | 28 | 3 | 8-Ø23 |
| 150 | 295 | 300 | 250 | 218 | 30 | 3 | 8-Ø25 |
| 200 | 380 | 360 | 310 | 278 | 34 | 3 | 12-Ø25 |
Материалы
| Компоненты | Maтериал | |||
| Корпус / крышка | CF8 | CF8M | CF3M | WCB |
| Диск | CF8 | CF8M | CF3M | WCB |
| Пружина | CF8 | CF8M | CF3M | WCB |
