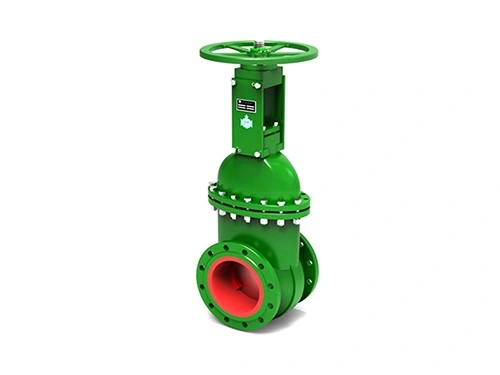

Модель: NZJ

Износостойкий дроссельный клапан с футеровкой из плавленого литого базальта

• Номинальный диаметр: DN80-DN1000
• Номинальное давление: PN1.0-PN10.0 МПа
• Фланцевое присоединение: GB/T 9124, ANSI B16.5
• Рабочая среда: зола, шлам и др.
• Рабочая температура: от -60 до +400 °C
• Способ управления: ручной, электрический, пневматический, гидравлический
• Контроль и испытания: GB/T 13927, API 598

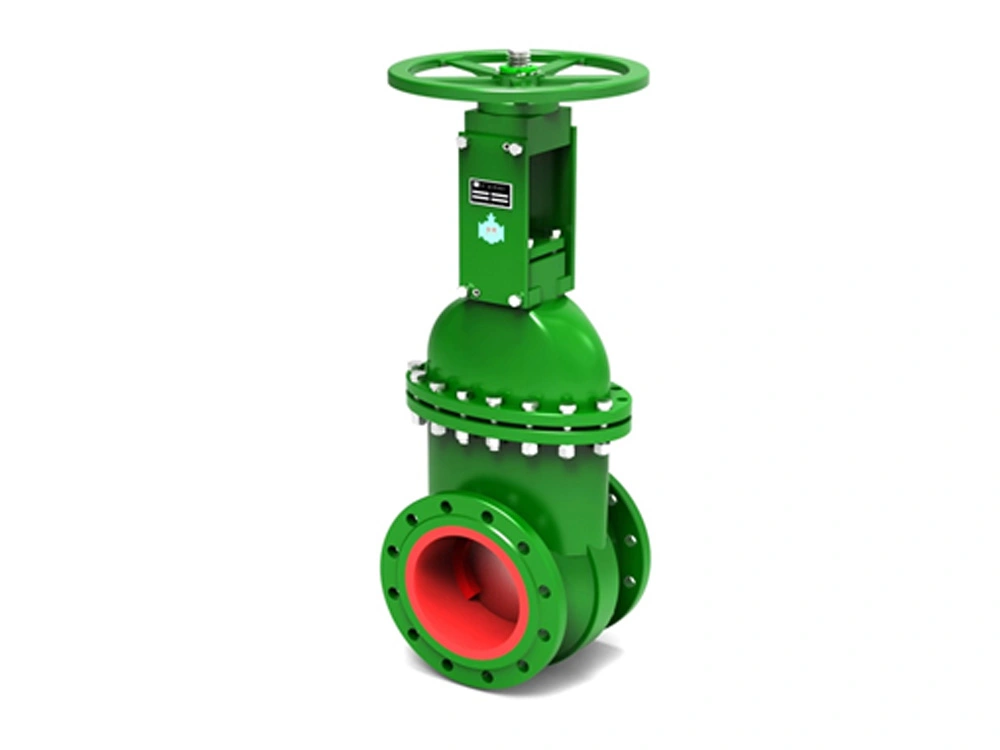

Износостойкий дроссельный клапан с футеровкой из литого базальта разработан для эксплуатации в системах транспортировки абразивного шлама и золы, где обычные регулирующие клапаны подвергаются интенсивному износу и имеют ограниченный срок службы. В наиболее нагруженных участках проточной части используется футеровка из плавленого литого базальта в сочетании с клапанными пластинами из высокоизносостойкой легированной литой стали, устойчивой к гидролизу. Такое сочетание обеспечивает износостойкость, более чем в 10 раз превышающую показатели традиционных металлических клапанов, что позволяет значительно сократить частоту их замены в абразивных транспортных системах.

• Клапан имеет комбинированную износостойкую конструкцию с кольцевой футеровкой из литого базальта и встроенными слоями из износостойкого сплава внутри корпуса. Прямоточный канал обеспечивает более плавное прохождение рабочей среды после дросселирования, снижая турбулентность потока и внутренний абразивный износ.

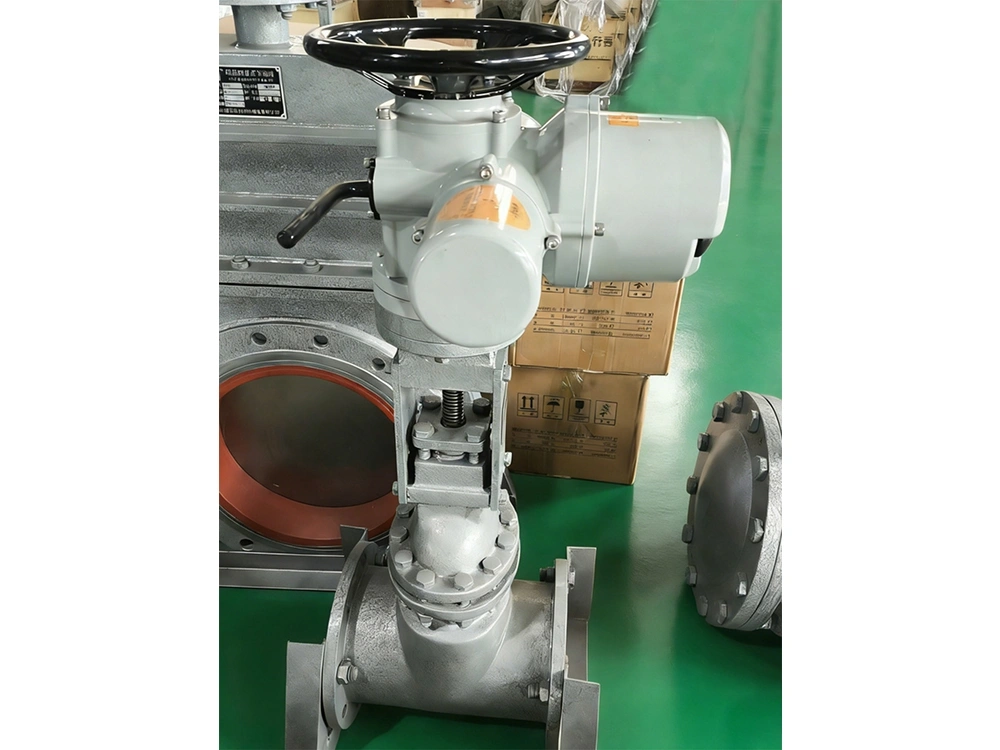

• Клапан рассчитан на рабочее давление от 1,0 до 6,3 МПа и температуру от -40 до +400 °C. Выпускается с условным проходом от DN50 до DN1000. Доступны исполнения с ручным, электрическим или пневматическим приводом для эксплуатации в системах транспортировки шлама, золы и других тяжелых промышленных условиях.

• Системы золошлакоудаления в энергетике
  Клапан предназначен для гидравлических систем золошлакоудаления на тепловых электростанциях. Подходит для транспортировки высококонцентрированной шлаковой пульпы с соотношением золы и воды 1:3. Может использоваться вместо традиционных Y-образных дроссельных клапанов, обеспечивая значительно более длительный срок службы и снижая затраты на техническое обслуживание и простои, вызванные износом.
• Системы транспортировки хвостов обогащения
  Клапан применяется для транспортировки пульпы и шламов в системах удаления хвостов горнодобывающих предприятий. Футеровка из литого базальта обеспечивает высокую стойкость к воздействию кислот и щелочей, а легированная дроссельная заслонка эффективно противостоит абразивному износу, гарантируя стабильное регулирование потока в трубопроводах с высоким содержанием твердых частиц.

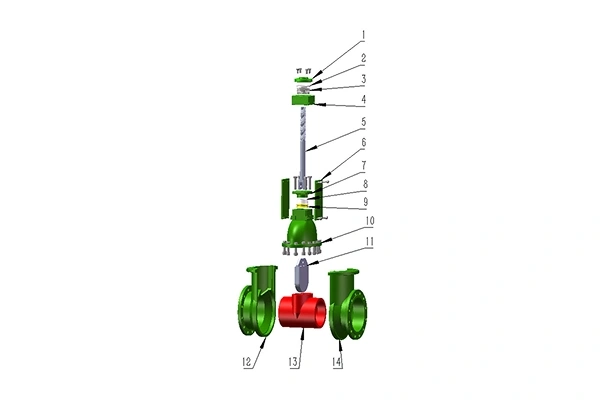

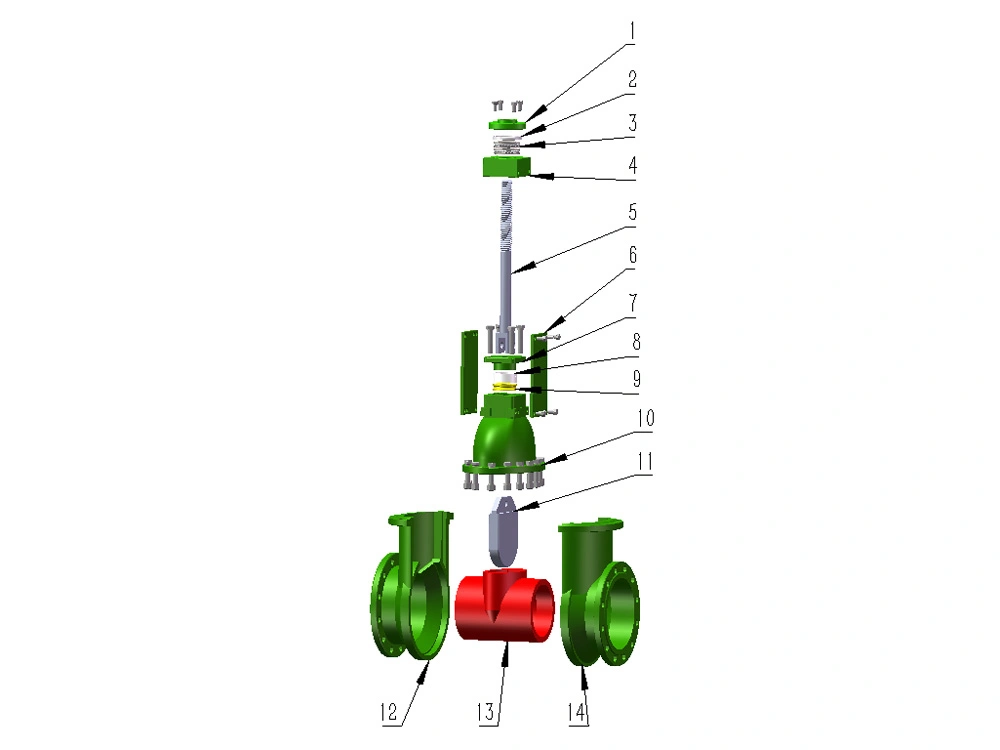

No.	Компоненты	Maтериал	Количество
1	Соединительный фланец	WCB	1
2	Радиальный шариковый подшипник		1
3	Односторонний упорный шариковый подшипник		2
4	Корпус подшипника	WCB	1
5	Шток (в сборе)	45#	1
6	Опорная пластина	Q235	2
7	Прижимная планка сальника	WCB	1
8	Сальниковая набивка		N
9	Уплотнительное кольцо штока	PU	1
10	Крышка	WCB	1
11	Затвор	Cr25	1
12	Левая половина корпуса	WCB	1
13	Износостойкая втулка	Cr25	1
14	Правая половина корпуса	WCB	1

PN1.0MПа

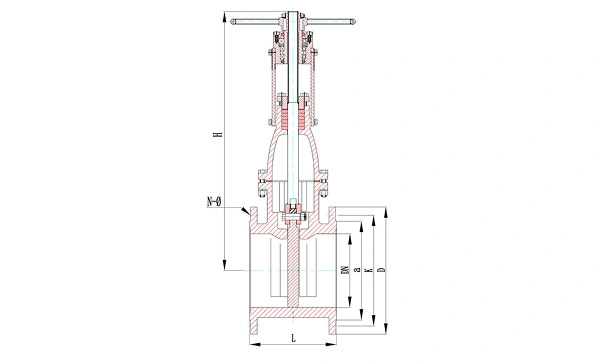

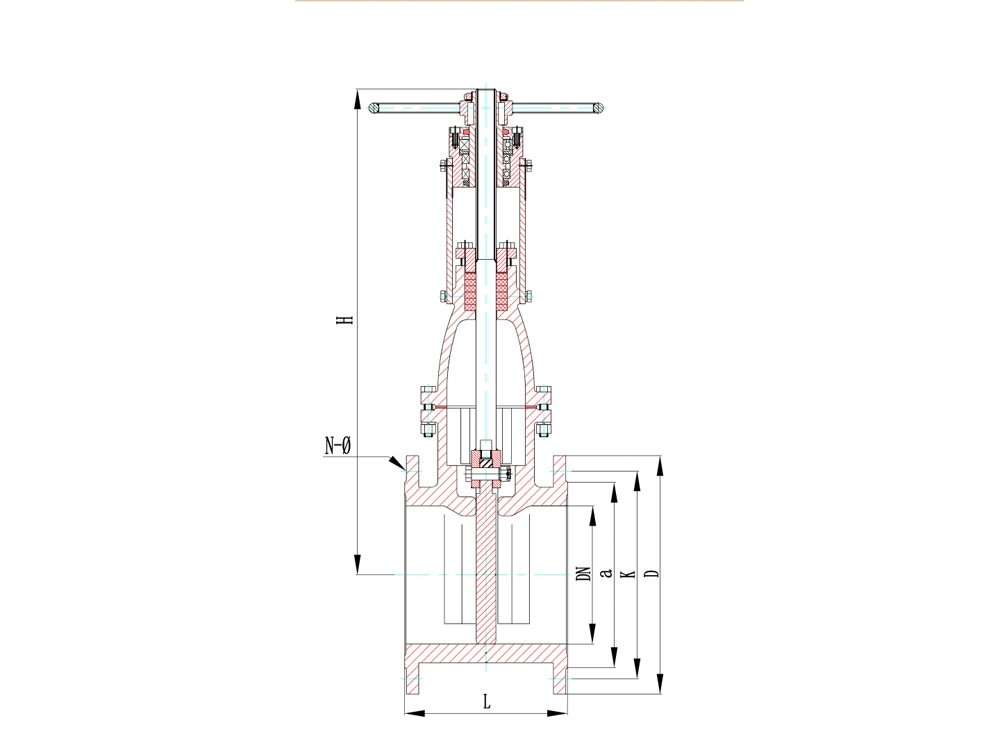

Размеры		L	D	K	n-Ø	a	H
							С электроприводом	Ручное управление
DN	NPS	мм	мм	мм	мм	мм	мм	мм
80	3"	190	200	160	8-18	132	760	480
100	4"	206	220	180	8-18	156	800	520
125	5"	240	250	210	8-18	184	840	560
150	6"	260	285	240	8-22	211	920	610
175	7"	270	315	270	8-22	240	990	680
200	8"	280	340	295	8-22	266	1050	730
225	9"	310	370	325	8-23	295	1250	830
250	10"	290	395	350	12-22	319	1270	850
300	12"	368	445	400	12-22	370	1520	1090
350	14"	356	505	460	16-22	429	1580	1150
400	16"	384	565	515	16-26	480	1720	1280
450	18"	420	615	565	20-26	530	1900	1460
500	20"	474	670	620	20-26	582	2110	1660
600	24"	560	780	725	20-30	682	2480	2030
700	28"	550	895	840	24-30	794	2100	1800

PN1.6MПа

Размеры		L	D	K	n-Ø	a	H
							С электроприводом	Ручное управление
DN	NPS	мм	мм	мм	мм	мм	мм	мм
80	3"	190	200	160	8-18	132	760	480
100	4"	206	220	180	8-18	156	800	520
125	5"	240	250	210	8-18	184	840	560
150	6"	260	285	240	8-22	211	920	610
175	7"	270	315	270	8-22	240	990	680
200	8"	280	340	295	12-22	266	1050	730
225	9"	310	370	325	12-22	295	1250	830
250	10"	290	405	355	12-26	319	1270	850
300	12"	368	460	410	12-26	370	1520	1090
350	14"	356	520	470	16-26	429	1580	1150
400	16"	384	580	525	16-30	480	1720	1280
450	18"	420	640	585	20-30	548	1900	1460
500	20"	474	715	650	20-33	609	2110	1660
600	24"	560	840	770	20-36	720	2480	2030
700	28"	550	910	840	24-36	794	2100	1800

PN2.5MПа

Размеры		L	D	K	n-Ø	a	H
							С электроприводом	Ручное управление
DN	NPS	мм	мм	мм	мм	мм	мм	мм
80	3"	190	200	160	8-18	132	760	480
100	4"	206	235	190	8-22	156	800	520
125	5"	240	270	220	8-26	184	840	560
150	6"	260	300	250	8-26	211	920	610
175	7"	270	330	280	12-26	248	990	680
200	8"	280	360	310	12-26	274	1050	730
225	9"	310	395	340	12-30	302	1250	830
250	10"	290	425	370	12-30	330	1270	850
300	12"	368	485	430	16-30	389	1520	1090
350	14"	356	555	490	16-33	448	1580	1150
400	16"	384	620	550	16-36	503	1720	1280
450	18"	420	670	600	20-36	548	1900	1460
500	20"	474	730	660	20-36	609	2110	1660
600	24"	560	845	770	20-39	720	2480	2030
700	28"	550	960	875	24-42	820	2100	1800

PN4.0MПа

Размеры		L	D	K	n-Ø	a	H
							С электроприводом	Ручное управление
DN	NPS	мм	мм	мм	мм	мм	мм	мм
80	3"	250	200	160	8-18	132	780	500
100	4"	270	235	190	8-22	156	820	540
125	5"	310	270	220	8-26	184	860	580
150	6"	340	300	250	8-26	211	920	630
175	7"	355	350	295	12-30	258	990	733
200	8"	370	375	320	12-30	284	1050	750
225	9"	390	420	355	12-33	315	1270	850
250	10"	400	450	385	12-33	345	1290	870
300	12"	420	515	450	16-33	409	1550	1120
350	14"	495	580	510	16-36	465	1610	1180
400	16"	534	660	585	16-39	535	1750	1310
450	18"	580	685	610	20-39	560	1930	1490
500	20"	630	755	670	20-42	615	1850	1600
600	24"	730	890	795	20-48	735	2500	2200

PN6.3MПа

Размеры		L	D	K	n-Ø	a	H
							С электроприводом	Ручное управление
DN	NPS	мм	мм	мм	мм	мм	мм	мм
80	3"	250	215	170	8-22	140	780	500
100	4"	270	250	200	8-26	168	820	540
125	5"	310	295	240	8-30	202	860	580
150	6"	340	345	280	8-33	240	920	630
175	7"	355	375	310	12-33	270	990	700
200	8"	370	415	345	12-36	300	1050	750
225	9"	390	440	370	12-36	325	1270	850
250	10"	400	470	400	12-36	352	1290	870
300	12"	420	530	460	16-36	412	1550	1120
350	14"	495	600	525	16-39	475	1610	1180
400	16"	580	670	585	16-42	525	1750	1310

Примечания:
1. Приведенные чертежи клапанов служат исключительно для ознакомления.
2. Технические характеристики и данные изделий могут изменяться в связи с совершенствованием конструкции или обновлением продукции. Пожалуйста, свяжитесь с нашим отделом продаж для получения актуальной информации.
3. Изготовление по индивидуальным проектам и техническим требованиям заказчика возможно по запросу.
