Модель: ZP

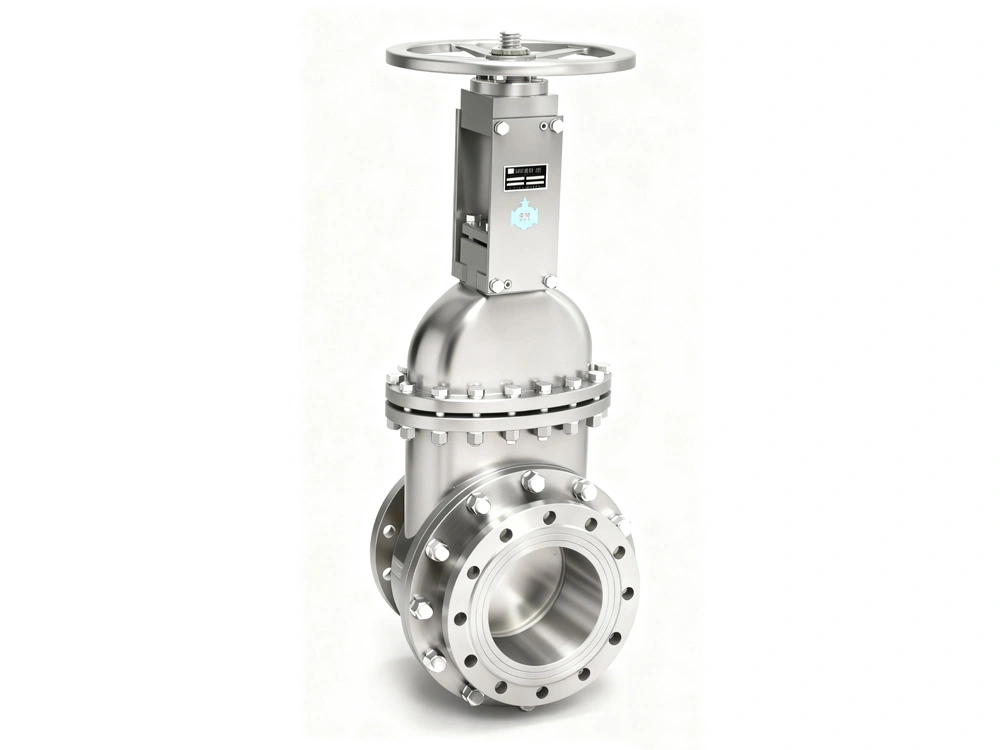

Задвижка большого диаметра из нержавеющей стали (80-500 мм)

• Номинальный диаметр: DN80–DN500
• Номинальное давление: PN1.0–PN25.0 МПа
• Фланцевое присоединение: GB/T 9124, ANSI B16.5
• Подходящие рабочие среды: вода, пар, нефтепродукты, пульпа, коррозионно-активные и пищевые среды и др.
• Рабочая температура: от -40 до +120 °C
• Способ управления: ручной, электрический, пневматический, гидравлический
• Контроль и испытания: GB/T 13927, API 598
• Обработка поверхности: травление, пассивация, полировка (или по требованиям заказчика)

Задвижки большого диаметра из нержавеющей стали отличаются высокой коррозионной стойкостью, рассчитаны на работу при высоком давлении и применяются в трубопроводных системах с большим расходом рабочей среды. Они широко используются в нефтехимической и углехимической промышленности, энергетике, системах муниципального водоснабжения и экологической инфраструктуры, металлургии, целлюлозно-бумажной промышленности, судостроении и морском транспорте, пищевой и фармацевтической промышленности, а также в производстве современных материалов.

Тип задвижки и марка нержавеющей стали подбираются с учетом условий эксплуатации конкретного объекта.

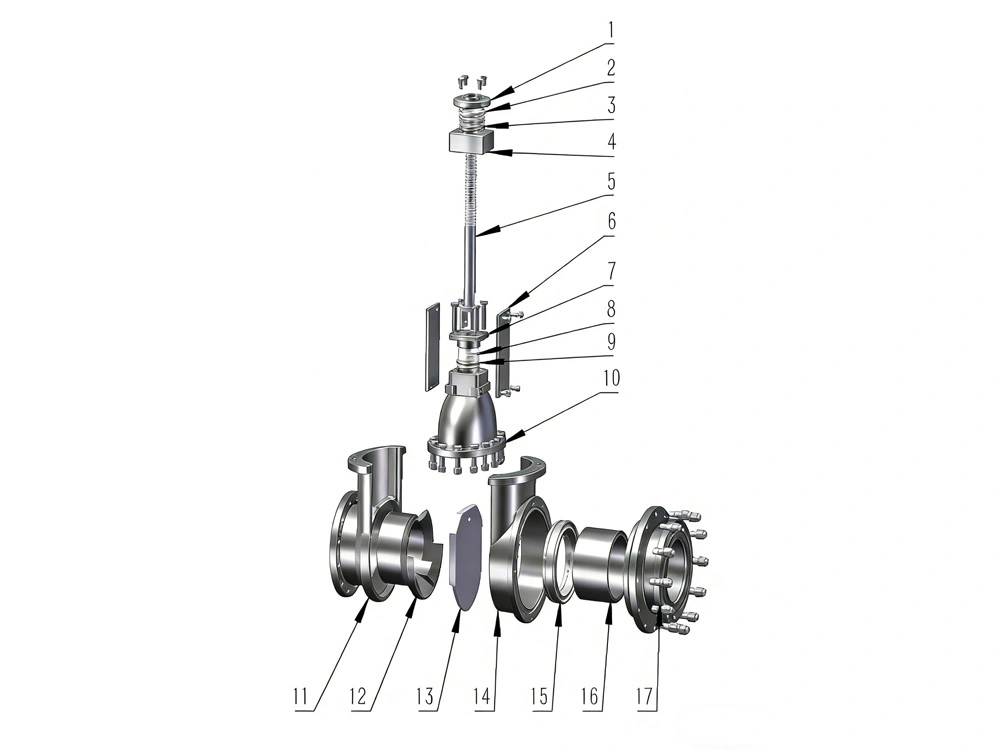

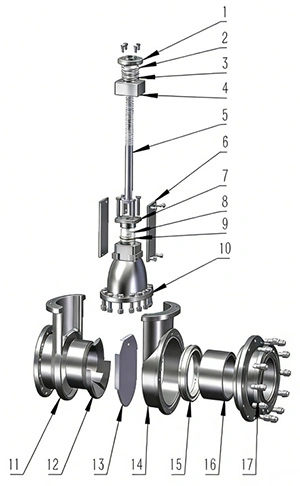

No.	Компоненты	Количество
1	Присоединительный фланец	1
2	Однорядный радиальный шариковый подшипник	1
3	Односторонний упорный шариковый подшипник	2
4	Корпус подшипника	1
5	Узел штока	1
6	Опорная пластина	2
7	Сальниковая крышка	1
8	Сальниковая набивка	N
9	Уплотнительное кольцо штока	1
10	Крышка	1
11	Левая половина корпуса	1
12	Втулка	1
13	Клин	1
14	Правая половина корпуса	1
15	Прокладка	1
16	Втулка	1
17	Торцевая крышка	1

Примечания

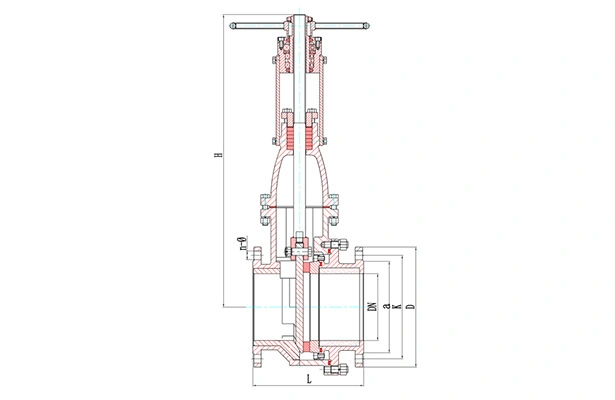

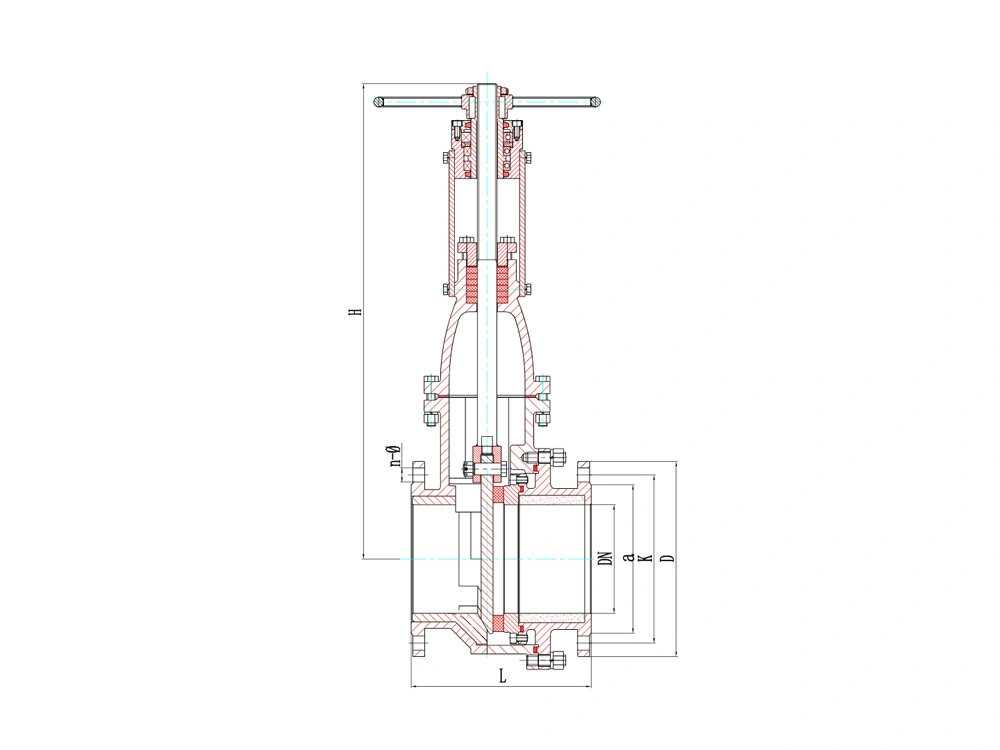

• Приведенные чертежи клапанов служат исключительно для ознакомления.
• Технические характеристики и данные изделий могут изменяться в связи с совершенствованием конструкции или обновлением продукции. Пожалуйста, свяжитесь с нашим отделом продаж для получения актуальной информации.
• Изготовление по индивидуальным проектам и техническим требованиям заказчика возможно по запросу.
